Разборка подробно в фотографиях фотоаппарата FudjFilm S7000

Фотоаппарат FudjFilm s7000. Неисправность.

В процессе эксплуатации в верхней части дисплея стала появляться горизонтальная полоса фиолетового оттенка . Далее после каждого включения при отснятии десятка снимков полоса стала стабильно появляться и при дальнейшей работе только увеличивалась в размерах, мешая тем самым работе. И, однажды, картинка на экране превратилась в зелёно-фиолетовую размазню.

Рис 1.Снимок 1............Рис 2.Снимок 2.

Рис 3.Снимок 3...........Рис 4.Снимок 4.

Было решено заменить матрицу ССД.

Фотоаппарат FudjFilm s7000. Разборка.

Отвернув необходимые винты снаружи ф.а легко разобрался полностью, причём верхняя панель и блок электроники крепятся на защёлках.

Рис 5.вид спереди........Рис 6.вид сверху.

Рис 7.верхняя панель в сборе ,крепится на защёлках.......Рис 8.задняя панель.

Рис 9.плата управления.......Рис 10.дисплей . вид А.

Рис 11.дисплей . вид Б........Рис 12..вид без задней панели.

Рис 13.вид без верхней и задней панелий...Рис 14.расположение слюды .

Рис 15.блок электроники крепится к шаси на защёлках..Рис 16.блок электроники1.

Рис 17.блок электроники 2...Рис 18.блок электроники 3.

Рис 19.шаси без электроники..Рис 20.снимаем переходную плату.

Фотоаппарат FudjFilm s7000. Разборка переходной платы.

Матрица легко извлекается из ниши после снятия переходной платы в порядке указанном на картинках .

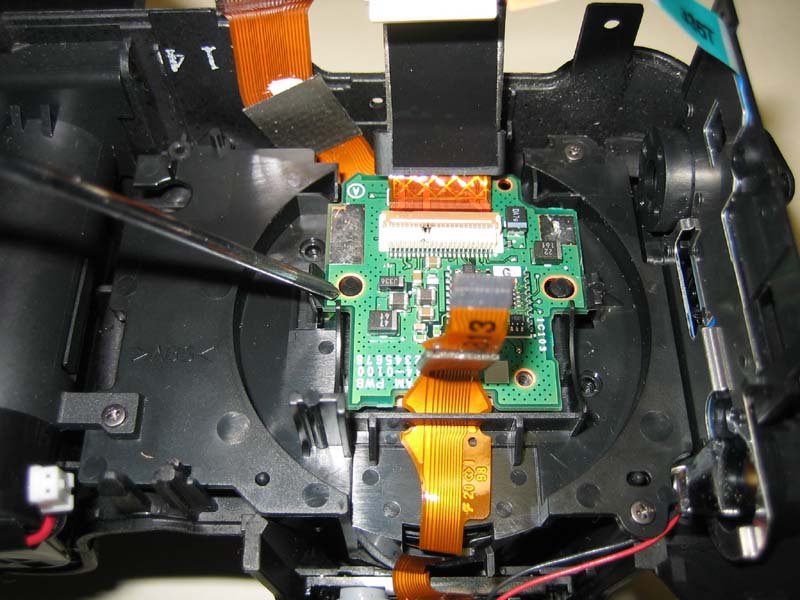

Рис 21.отворачиваем крепёжный винт..Рис 22.снимаем плату отжав защёлки.

Рис 23.1 переходная плата........Рис 24.2 переходная плата.

Рис 25. 3 переходная плата.........................Рис 26.модуль G.

Рис 27. мс BGA.............................Рис 28. мс.

Рис 29.выдёргиваем шлейф.......Рис 30. снимаем кожух ССД матрицы.

Фотоаппарат FudjFilm s7000. Матрица.

Рис 31.снимаем ССД матрицу.............Рис 32.матрица ССД.

Рис 33. неисправная ССД..............Рис 34.деффект ССД.

Фотоаппарат FudjFilm s7000. Сборка.

Сборка фотоаппарата производится в обратной последовательности.

Автор выложил всё это только для информации
