ВНИМЕНИЕ!
1. В данных материалах изложен личный опыт автора.
2. Данные материалы не могут являтся техническим руководством по ремонту!
3. Автор не несёт ответственности при возникновении ущерба от использования данных материалов.

Разборка подробно в фотографиях объектива фотоаппарата CANON S3IS


Уронили CANON на пол.

Во включенном состоянии. В результате - повреждения: объектив перестал зуммироваться и фокусироваться.


Фотоаппарата CANON S3IS. Разборка.


Снимаем сначала заднюю стенку, боковую и верхнюю.

Рис 1.внешний вид........Рис 2.без задней панели.

Рис 3.шлейф управления .вид А.......Рис 4.шлейф управления .вид Б.

Снимаем шлейф управления ,цифровую плату, переднюю панель.

Рис 5.цифровая плата. вид А.......Рис 6.цифровая плата. вид Б.

Рис 7.вид без цифровой платы ........Рис 8.без передней панели.

Рис 9.передняя панель ........Рис 10.боковинка.

Снимаем объектив и разбираем.

Рис 11.шасси........Рис 12.объектив вид А.

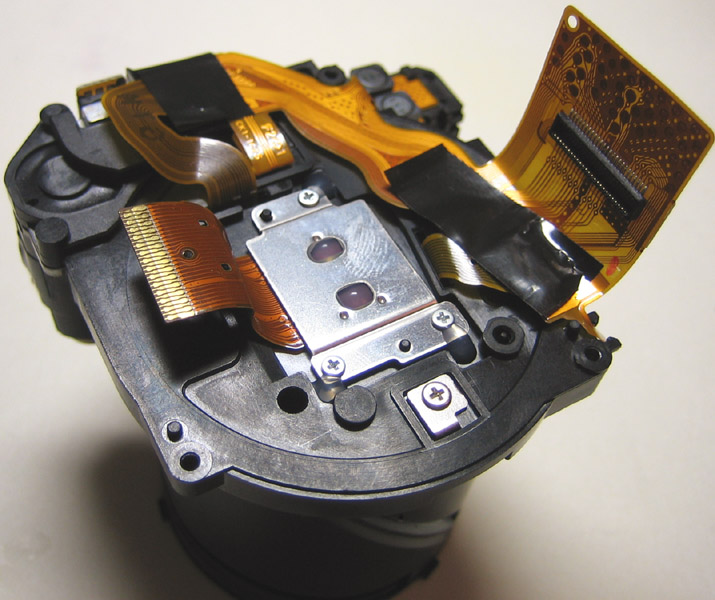

Рис 13.объектив вид Б ........Рис 14.объектив вид В.



Фотоаппарат CANON S3IS. Разборка объектива.


При разборке детали объектива оказались в куче и практически сами вывалились из объектива.

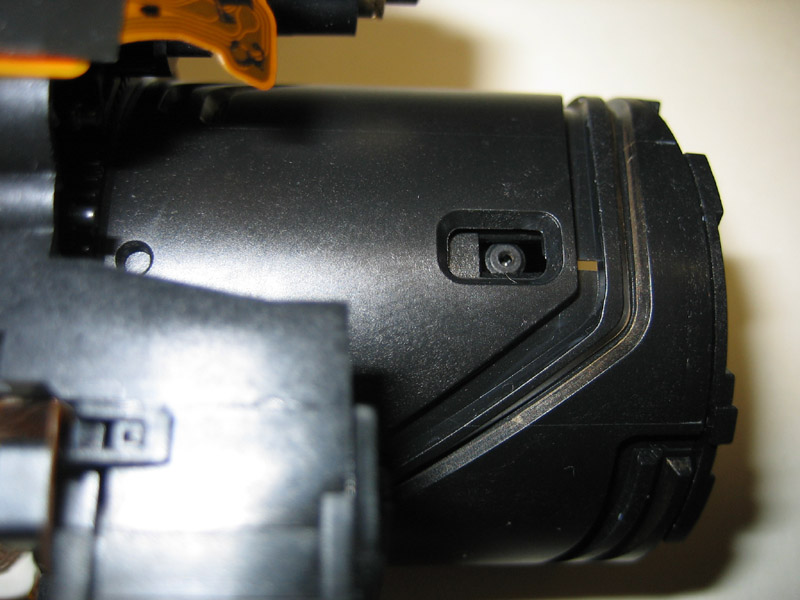

Рис 15.снимаем первую барель........Рис 16.винт фиксатора.

Рис 17.откручиваем .......Рис 18.извлекаем фиксатор.

Рис 19.поворачиваем барель до появления направляющей..Рис 20.извлекаем направляющюю.

Снимаем линзу зум, потом снимаем барели.

Рис 21.линза зум..Рис 22.снимаем барели.

Рис 23.снятые барели А и Б........Рис 24.барель А.

Рис 25. барель А_1.......Рис 26.барель Б

Рис 27.барель Б_1........Рис 28.узел фокуса и стабилизации А.

Рис 29.узел фокуса и стабилизации Б.......Рис 30. узел затвора и диафрагмы.

При сборке обратить внимание на оси(4шт. при разборке они слетают со своих мест).

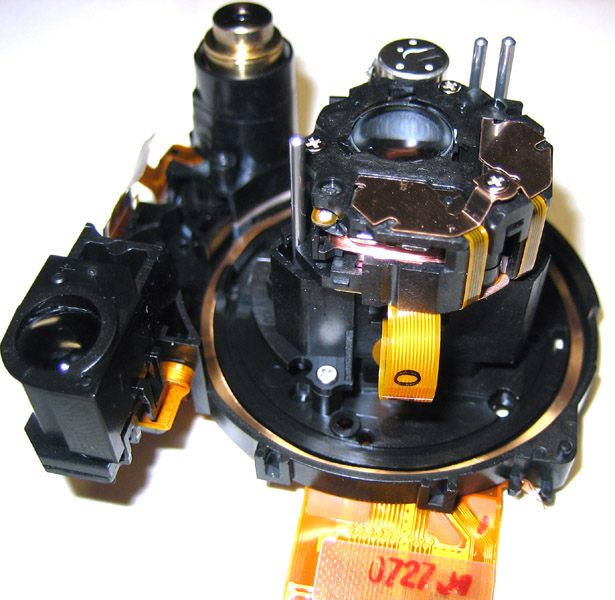

Рис 31. механизм обектива в сборе..............Рис 32.сборка.

Рис 33.паз для установки линзы зум.......Рис 34.установка линзы.

Рис 35.линза на месте........Рис 36.ставим направляющюю.

Рис 37. заворачиваем фиксатор.......Рис 38.готово.

Сборка фотоаппарата производится в обратной последовательности.

Автор выложил всё это только для информации

и не несет никакой ответственности за все последствия

использования этих материалов каким либо образом.

При перепечатке ссылка обязательна.

- АГУ -
